سنگ شکن غلتکی، والس یا استوانه ای
سنگ شکن غلتکی، والس یا استوانه ای یکی از انواع سنگ شکن هاست که برای خردایش سنگ ها و مواد خام به کار می رود. در این نوع سنگ شکن، سنگ ها و مواد خام به وسیله نیروی فشار و اصطکاک میان غلتک های استوانه ای خرد می شوند. غلتک ها به صورت دورانی حرکت کرده و با فشار متقابل بر روی سطح خردایش، مواد را خرد می کنند.

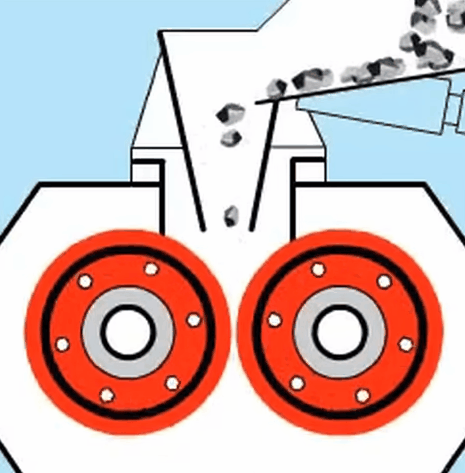

ساختار سنگ شکن والس یا غلتکی یا استوانه‌ای معمولاً شامل یک یا چند غلتک استوانه ای می شود که در طول آنها غلتک های متحرک قرار دارند. سنگ ها و مواد خام از بالای سنگ شکن وارد فضای بین غلتک ها می شوند و در اثر فشار و اصطکاک بین غلتک ها، خرد می شوند. مواد خرد شده سپس از سطح پایین سنگ شکن خارج شده و برای مراحل بعدی فرآوری یا استفاده مجدد آماده می شوند.
استفاده از سنگ شکن والس یا غلتکی یا استوانه ای در صنایع مختلف از جمله معدن، ساختمان سازی و صنعت مواد ساختمانی بسیار رایج است. این سنگ شکن ها به دلیل ساختار ساده، عملکرد پایدار، تنظیم آسان بار خروجی و کارایی بالا در خردایش مواد، انتخاب مناسبی برای فرآوری و خردایش مواد می باشند.
مشخصات فنی سنگ شکن غلتکی، والس یا استوانه ای
جنس قطعات: قطعات دستگاه سنگ شکن غلتکی والس از مواد بسیار مقاومی مانند فولاد منگنز دار ساخته شده اند. این جنس قطعات از مقاومت و طول عمر بالایی برخوردار است.
ظرفیت تولید: سنگ شکن والس قابلیت خرد کردن سنگ ها با مقاومت فشاری حداکثر 300 مگاپاسکال را داراست. ظرفیت تولید این سنگ شکن بین 2 تا 150 تن در ساعت متغیر است و بسته به نیاز کاربر قابل تنظیم می باشد.
تعداد غلتک ها: سنگ شکن والس معمولاً دارای دو غلتک استوانه ای است. اما در برخی موارد، تعداد غلتک ها می تواند به 4 و 6 غلتک افزایش یابد. در صورت افزایش تعداد غلتک ها، راندمان و کارایی سنگ شکن بسیار بالاتر خواهد بود.
ابعاد خروجی: ابعاد سنگ های خروجی از سنگ شکن والس به فاصله میان دو غلتک بستگی دارد. هرچه این فاصله کمتر باشد، سنگ ها به ابعاد ریزتری خرد می شوند و خروجی دقیقتر و مطابق با نیازهای مشتری خواهد بود.
سنگ شکن غلتکی والس یا استوانه‌ای ساخته شده توسط شرکت قطعه سازان پرگاس از قدرت خردایش بالا، عملکرد پایدار و قابلیت تنظیم ظرفیت تولید، یک دستگاه موثر و کارآمد در خط تولید و خردایش می باشد.

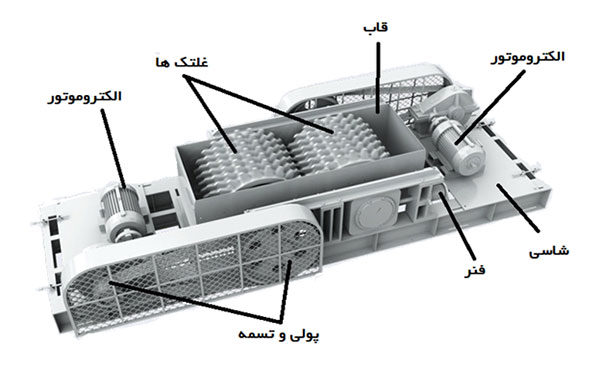

اجزای سنگ شکن غلتکی، والس یا استوانه ای

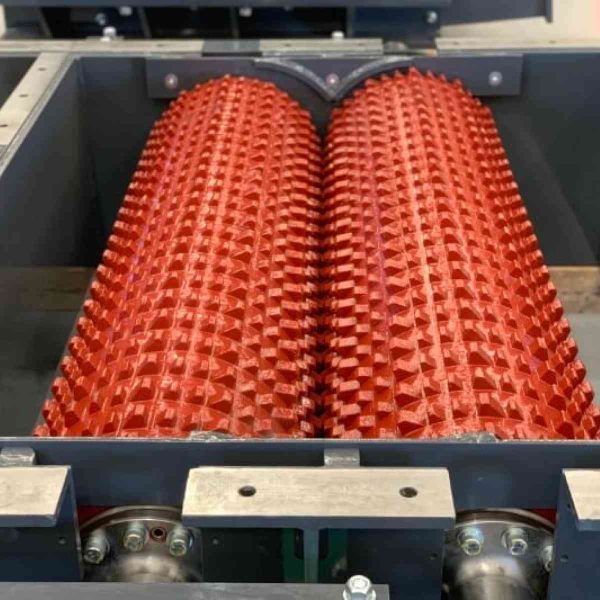

غلتک‌های استوانه‌ای: سنگ شکن غلتکی والس دارای غلتک های استوانه ای است که نقش اصلی در فرآیند خردایش سنگ ها را دارند. این غلتک ها با ایجاد فشار و اصطکاک بین خود و سنگ ها، آن ها را خرد می کنند.
سنگ شکن والس با یک جفت یا دو غلتک
سنگ شکن والس با دو جفت یا چهار غلتک
سنگ شکن والس با سه جفت یا شش غلتک
قیف یا سطل ورودی: سطل ورودی یا قیف جایی است که سنگ ها به داخل سنگ شکن وارد می شوند و به فضای بین غلتک ها راه می یابند.
قاب یا بدنه: قاب یا بدنه سنگ شکن غلتکی، ساختار اصلی دستگاه است که اجزای دیگر را در خود جای داده و ثابت می نماید.
شاسی: شاسی دستگاه سنگ شکن غلتکی نقشی مهم در استحکام و پایداری دستگاه ایفا می کند. این قسمت معمولاً از جنس فلزی ساخته می شود.
بلبرینگ: بلبرینگ‌ها در سنگ شکن غلتکی وظیفه حرکت صحیح و صاف غلتک ها را بر عهده دارند و از اصطکاک ناخواسته و خوردگی غلتک ها جلوگیری می کنند.
پولی و تسمه: پولی و تسمه جهت انتقال حرکت از موتور به غلتک ها استفاده می شود و نقش مهمی در عملکرد سنگ شکن دارند.
پیچ های تنظیم: با استفاده از پیچ های تنظیم، فاصله بین غلتک ها و در نتیجه اندازه محصول خرد شده قابل تنظیم می باشد.
فنر: فنر به یکی از غلتک ها متصل می شود و از حرکت عرضی غلتک جلوگیری کرده و ورود قطعات آهنی بین غلتک ها را ممانعت می نماید.
الکتروموتور: الکتروموتور نیروی مورد نیاز برای حرکت غلتک ها را فراهم می‌کند و از طریق پولی و تسمه به آن متصل می شود.
دهانه خروجی: مواد خرد شده پس از عبور از غلتک ها و فرآیند خردایش، از طریق دهانه خروجی از سنگ شکن خارج می شوند.
سنگ شکن غلتکی والس یا استوانه ای با استفاده از اجزا فوق و با عملکرد مناسب، قادر به خرد کردن سنگ ها با مقاومت فشاری حداکثر 300 مگا پاسکال است و محصولات خرد شده به ابعاد مطلوبی خروجی داده می شوند.
کاربرد و مزایای سنگ شکن غلتکی، والس یا استوانه ای
همانطور که اشاره شد، سنگ شکن های غلتکی در انواع مختلف، ساده و آجدار، تولید می شوند. انتخاب مدل و نوع دندانه ها در سنگ شکن، بسیار مهم است و باید با توجه به خواص فیزیکی و شیمیایی سنگ هایی قرار است آنها را خرد کنیم، انتخاب شوند. همچنین نیاز به اندازه و شکل مورد نیاز محصول خروجی دستگاه، باید مدل دندانه سنگ شکن یا نوع ساده آن را انتخاب کنیم. در خرید سنگ شکن غلتکی، باید به این نکته توجه داشته باشیم که این دستگاه قابلیت خرد کردن مواد لایه ای یا الیافی را ندارد و در صورت داشتن تناژهای بسیار بالا، باید به سنگ شکن های دارای بیش از دو غلتک مراجعه کنیم.
کاربرد دستگاه سنگ شکن غلتکی:
سنگ شکن والس در صنایع مختلف و معادن برای خرد کردن سنگ هایی با سختی متوسط و بالا استفاده می شود. این صنایع شامل سیمان، سیلیس، فلدسپات، آهک، زغال سنگ، سنگ آهن، مس، کوارتز و غیره می شوند. همچنین، سنگ شکن استوانه ای در صنایع دیگری مانند کارخانجات تولید آرد و آجر نیز کاربرد دارد و علاوه بر توانایی خرد کردن سنگ ها و کانی های سخت، قابلیت آسیاب کردن و خرد کردن مواد نسبتاً نرم را نیز دارد.
مزایای سنگ شکن غلتکی:
امکان تنظیم دقیق دانه بندی محصول خروجی
لرزش کم در هنگام عملکرد
استهلاک پایین و طول عمر بالا
امکان خرد کردن سنگ های با سختی پایین، متوسط و بالا با کمترین درصد نرم
مکانیزم ساده و قابل فهم
تولید محصول یکنواخت
استفاده از قطعات مقاوم از جنس آلیاژ‌های منگنزدار
راندمان نسبتاً بالا
توانایی خردایش مواد و سنگ های مرطوب
سفارش تا طراحی و تولید سنگ شکن غلتکی، والس یا استوانه ای توسط شرکت قطعه سازان پرگاس
شرکت قطعه سازان پرگاس با تجربه و تخصص در طراحی، تولید و فروش سنگ شکن غلتکی والس یا استوانه ای، به عنوان یکی از شرکت های معتبر در صنعت، به ارائه دستگاه هایی با کیفیت بالا و قابلیت های برتر می پردازد. در این مقاله، به بررسی مشخصات فنی، عملکرد و کاربردهای سنگ شکن غلتکی والس می پردازیم.
مشخصات فنی:
قطعات مقاوم: سنگ شکن غلتکی والس با قطعاتی ساخته شده است که بسیار مقاوم و با کیفیت بالا هستند. این قطعات عمدتا از جنس فولاد منگنز دار ساخته شده و به دلیل مقاومت بالا در برابر فشار و سایش، عمر طولانی دستگاه را تضمین می کنند.
ظرفیت تولید: سنگ شکن والس قادر است سنگ هایی با مقاومت فشاری حداکثر 300 مگاپاسکال را خرد کند. ظرفیت تولید این دستگاه متغیر بوده و بین 2 تا 150 تن در ساعت قرار می گیرد.
تعداد غلتک‌ها: معمولاً سنگ شکن والس دارای دو غلتک استوانه ای است، اما در برخی مدل ها تعداد غلتک ها به 4 یا 6 غلتک نیز افزایش می یابد. افزایش تعداد غلتک ها منجر به افزایش راندمان و قدرت خرد کردن دستگاه می شود.
عملکرد سنگ شکن غلتکی والس:
ورود مواد: سنگ ها از طریق قیف یا سطل ورودی به فضای بین غلتک ها در سنگ شکن وارد می شوند.
خرد کردن مواد: با فشار بین دو غلتک استوانه ای و نیروی اصطکاکی که در حین حرکت دورانی غلتک ها ایجاد می شود، سنگ ها خرد می شوند. آسیاب سنگ شکن والس می تواند هر دو غلتک را با حرکت خلاف جهت یکدیگر یا یکی از آنها ثابت و دیگری متحرک داشته باشد.
تنظیم دانه بندی: با استفاده از پیچ های تنظیم موجود در دستگاه، فاصله بین غلتک ها قابل تنظیم است. این ویژگی امکان تنظیم دقیق دانه بندی محصول خروجی را فراهم می کند.
خروج محصول: پس از عبور سنگ ها از بین غلتک ها، مواد خرد شده از قسمت پایینی دستگاه خارج می شوند.
کاربردها:
سنگ شکن والس تولیدی توسط شرکت قطعه سازان پرگاس در صنایع مختلف و معادن گسترده ای کاربرد دارد. برخی از کاربردهای این دستگاه عبارتند از:
صنعت سیمان
صنعت سیلیس
صنعت فلدسپات
صنعت آهک
صنعت زغال سنگ
صنعت سنگ آهن
صنعت مس
صنعت کوارتز
و صنایع دیگر که نیاز به خرد کردن سنگ های با سختی متوسط و بالا دارند. همچنین، سنگ شکن استوانه ای در صنایع مانند کارخانجات تولید آرد و آجر نیز استفاده می شود و توانایی خرد کردن مواد نرم را هم داراست.
سنگ شکن غلتکی والس یا استوانه ای، با مشخصات فنی و عملکرد برتر، ابزاری قدرتمند در صنعت و معادن است. شرکت قطعه سازان پرگاس با تخصص و تجربه در این زمینه، اقدام به طراحی، تولید و فروش این دستگاه با کیفیت بالا نموده و توانسته است رضایتمندی مشتریان خود را به دست آورد.
